电泳涂装设备

电泳涂装设备由主体设备、前后处理设备、供水管道及输送管道等构成。

电泳涂装主体设备由槽体、搅拌循环系统、电极、涂料液温度控制、涂料补给、通风装置、供电装置及电泳后水洗装置等部分构成，此外有时还附有储漆罐，供检修槽体或排除故障时储存涂料液使用。

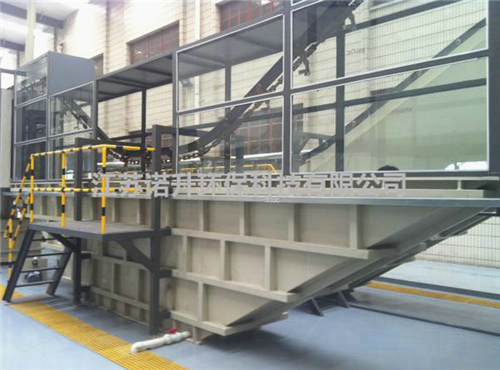

槽体工件的输送方式不同，槽体分为船形槽和矩形槽两种形式，一般船形槽体适用连续通过式电泳涂装生产线，矩形槽适用于间歇性垂直升降式电泳涂装生产线。槽体通常由主槽和溢流槽组成，无论各种形式的槽体，为避免死角造成涂料沉淀，槽底部都要采用圆弧过滤。

槽结构可根据具体情况和输送方式考虑设计，槽内壁要求耐电泳液的酸碱，击穿电压＞20kv。槽体安装好后，宜干态经过15kv绝缘耐压试验确保系统的安全性。槽体部分可用钢板，保持足够强度，采用内衬改性环氧树脂和不饱和聚酯玻璃钢。槽体材料也可为pp板或pvc板材料。槽体要求牢固，可加加强肋等。现在商业电泳槽常常与电泳工件相对应的阳级(阴级)系统、过滤搅拌系统及换热系统等一起出售。

溢流槽的作用是控制主槽内涂料液的高度，排除涂料液表面的泡沫，保证工件入槽和出槽区的液面没有泡沫。溢流槽的体积通常为主槽的1/10，不然不能保证涂料液的正常循环。溢流槽宽度可约为电泳槽长度的1/5，可为主槽高度的2/3。

溢流槽上可安装漏网，以除去涂料液中的杂质，排除电泳过程中的泡沫。滤网通过量可按40-50立方米流量计算，网孔大小为0.45-0.18mm滤网材料可采用尼龙或不锈钢丝等制造。滤网的大小面积要选择适当，否则会产生大量泡沫。

主槽的槽液入溢流槽，主槽槽液到溢流槽落差最大不允许超过150mm，以防起跑，距离过大，加料时料液容易溢出。主槽与溢流槽间设置流量调节装置，调节该装置可调控液位、液面流动状态、液面流速，通过调控可减少液面气泡等。溢流槽流出的液体经过过滤后可再经过换热或超滤后返回主槽或流入储备槽。
