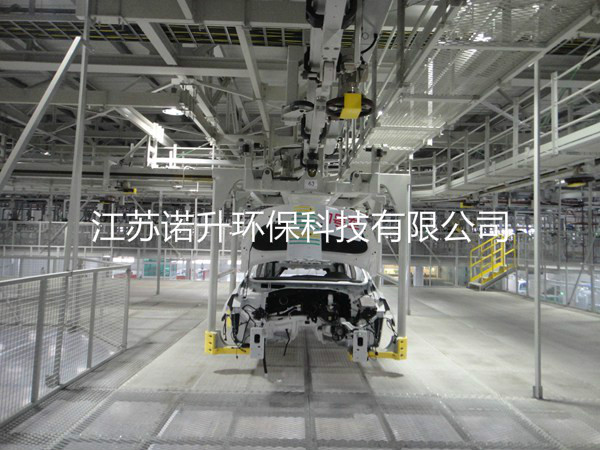

涂装生产线平面图设计原则

平面图布置的主要依据是车间任务，设计原则，基础数据资料及对机械化设备、非标设备的计算数据，一般正常的设计遵守一下原则。

①根据车间规模，选择平面图尺寸，一般比例为1:100，用零号或零号加长图样绘制，则应按照总布置的设计要求，结合工艺需要确定厂房长、宽、高尺寸。

③根据工艺流程表、机械化运输流程图及有关的设备外形尺寸计算数据，从工作人员开端开始进行设备布置设计。

④布置时要注意不能使设备主体距厂房柱子或墙壁太近，要预留出公用动力管线、风管线的安装空间及涂装设备安装维修空间。在老厂房改造，或因某种特殊原因不能保证预留出必要的间隙时，要尽可能想办法使公用动力管线避开设备。

⑤要充分考虑附属设备（如运输设备的驱动站和张紧装置、前处理、电泳、喷涂设备的辅助设备等）所需面积，原则上附属设备应尽量可能地靠近主体设备，其中供料及废气物排出的设备要考虑足够的操作面积，并且要有运输通道。

⑥敞开的人工操作工位，除要保证足够的操作面积外，还要考虑工位器具、料箱、料架的摆放位置及相应的材料供应运输通道。

⑦从车间总体上要充分考虑物流通道、设备维护检修通道，安全消防通道及安全疏散门，如果是多层厂房，要考虑布置安全疏散楼梯。

⑧按照工序不同，对工作环境的不同要求或清洁度的不同需求，可把整个涂装车间按底漆、密封线、中涂及面漆喷涂区、烘干区、人工操作区、辅助设备区等进行分布置，便于设备、生产管路和车间清洁度的控制，也便于热能回收利用等。

⑨对于公用专业设备及一些附属装置所需的面积应预留出来（如厂房采暖空调机、中央控制室、化验室、车间办公室、各种材料及备品库、设备及工具维修间、厕所、配电间等）

⑩平面布置图应包括平面图、立面图和剖面图，必要时画出涂装车间的总图中的位置，如果一张图不能完全反应布置情况，可用2张或3张图，原则是使人能很容易了解车间全貌，对图中不清楚的部分，可在图上说明栏加以说明。

布置工位和设备时，作业区域、人行通道和运输通道可参照一下尺寸设计

设备主体距厂房柱子或墙壁距离为1-1.5m，作业区域宽度为1-2m;维修和检查设备的人行通道宽度为0.8-1m，人行通道宽度为1.5m；能推小车的运输通道宽度为2.5m，人工搬运距离一般不宜大于2.5m，从工位到最近的安全疏散口或楼梯的距离一般不大于75m。
