电泳涂装设备：电泳涂装设备、前后处理设备、供水管道及输送装置等构成。

电泳涂装主体设备由槽体、搅拌循环系统、电极、涂料液温度控制、涂料补给、通风装置、供电装置及电泳后水洗装置等部分组成，此外，有时还附有储漆罐，供检修槽体或排除故障时储存涂料液之用。

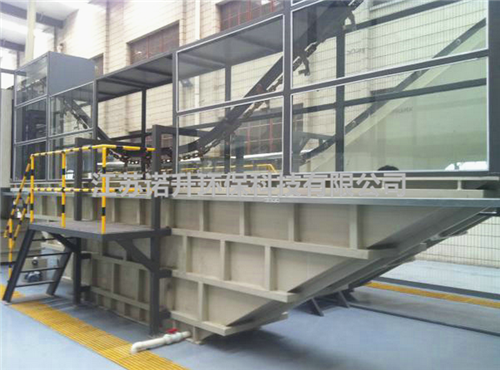

槽体：根据工件的输送方式不同，槽体分为船行槽和矩形槽两种形式，一般船行槽适用于连续通过式电泳涂装生产线，矩形槽适用于间歇垂直升降式电泳涂装生产线。

槽体通常由主槽和溢流槽组成，无论何种形式的槽体，为避免死角造成涂料沉淀，槽底部都要采用圆弧过渡。槽结构可根据具体情况和输送方式考虑设计，槽内壁要求耐电泳碱的酸碱，击穿电压≥20kv。槽体安装好后，宜干态经过15KV绝缘耐压试验，确保系统的安全性，槽体部分可用钢板，保持足够强度，采用内衬改性环氧树脂和不饱和聚酯玻璃钢。槽体材料也可为PP板或PVC板材料。槽体要求牢固，可加加强肋等，现在商业电泳槽常常与电泳工件相对应的阳极（阴极）系统，过滤搅拌系统及换热系统等一起出售。

小型电泳槽多采用组合式，即把整流电源、过滤机加热或降温装置和槽体连为一体，占地小使用方便，大于1000L以上的电泳槽底部多采用多级进液管，便于溶液的滚动循环，除设溢流槽外，还设一个循环槽及热交换槽，用过滤机或不锈钢泵进行溶液循环。

溢流槽的作用是控制主槽内涂料液的高度，排出涂料液表面的泡沫，保证工件入槽和出槽区的液面没有泡沫，溢流槽的体积通常为主槽的1/10，否则不能保证涂料液的正常循环，溢流槽宽度可约为电泳槽长度的1/5，高可为主槽高度的2/3。

电泳槽内表面及所有裸露金属表面构件都必须进行绝缘防腐蚀处理，以防电泳槽壁穿孔发生事故，确保槽体与槽液之间的绝缘很重要，不然电泳时槽内壁或裸露金属处会电泳上漆，不电泳时漆膜又会碎落溶下，成为水溶性不好的颗粒，污染槽液。
