涂装生产线的组成部分

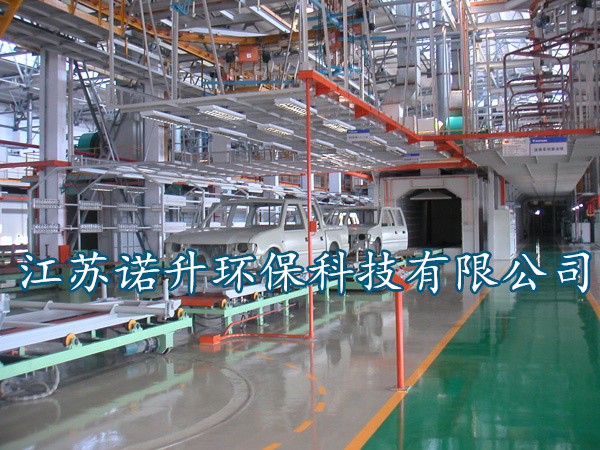

（一） 涂装生产线全线工件输送系统采用空中悬挂和地面滑橇相结合的机械化输送方式，运行平稳、快速便捷,采用PLC可控编程，根据生产工艺的实际要求编程控制——实行现场总线中心监控，分区自动实现转接运行。

    （二）涂装流水线的重要组成部分主要包括：前处理设备、喷粉系统、喷漆设备、烘炉、热源系统、电控系统、悬挂输送链等。

   1、前处理设备喷淋式多工位前处理机组是表面处理常用的设备，其原理是利用机械冲刷加速化学反应来完成除油、磷化、水洗等工艺过程。钢件喷淋式前处理的典型工艺是：预脱脂、脱脂、水洗、水洗、表调、磷化、水洗、水洗、纯水洗。前处理还可采用抛丸清理机，适用于结构简单、锈蚀严重、无油或少油的钢件。且无水质污染。

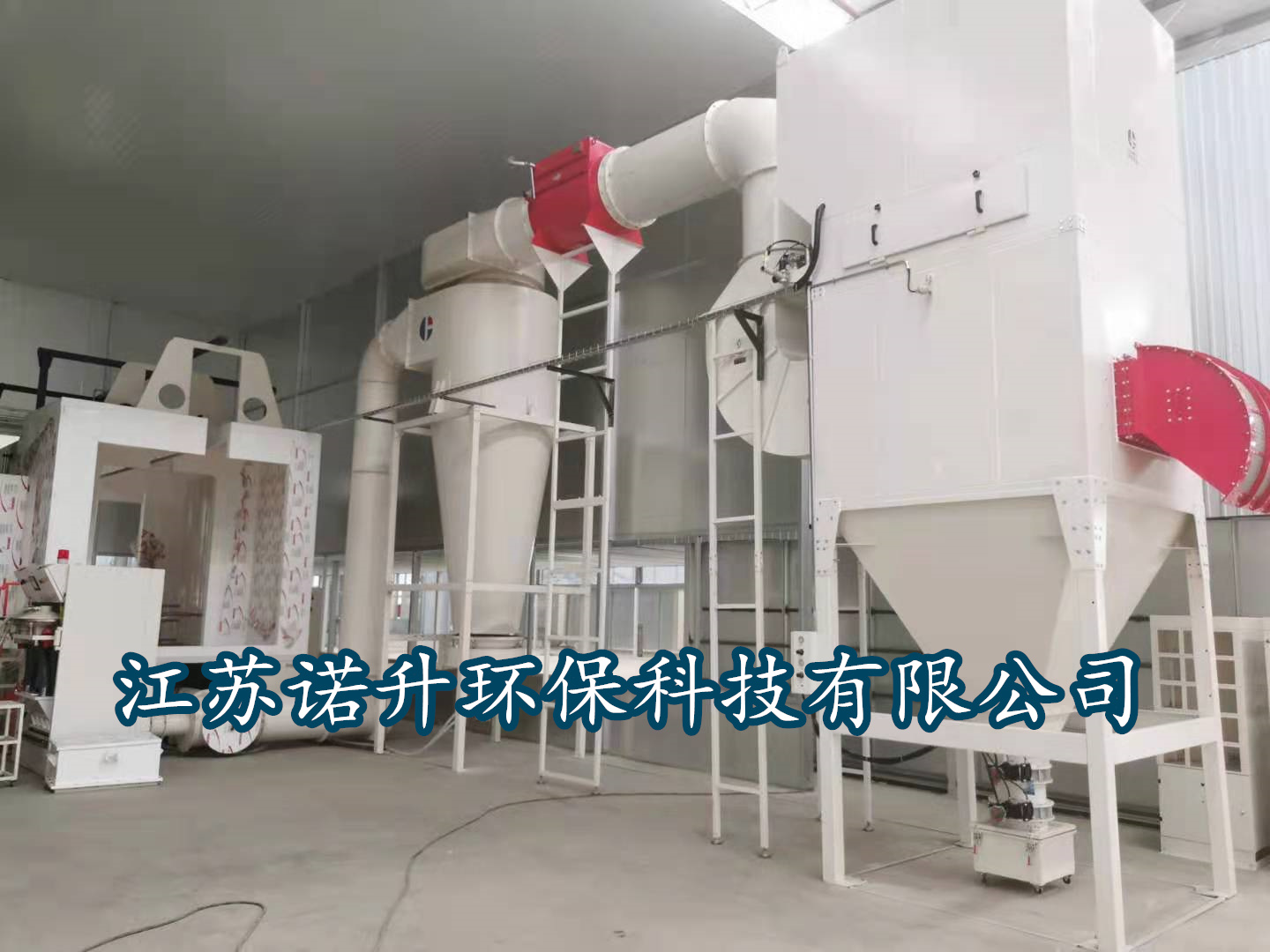

     2、喷粉系统   粉体喷涂中的小旋风+滤芯回收装置是较先进，换色较快的粉末回收装置。喷粉系统的关键部分建议选用进口产品，喷粉室、电动机械升降机等部件全部国产化。

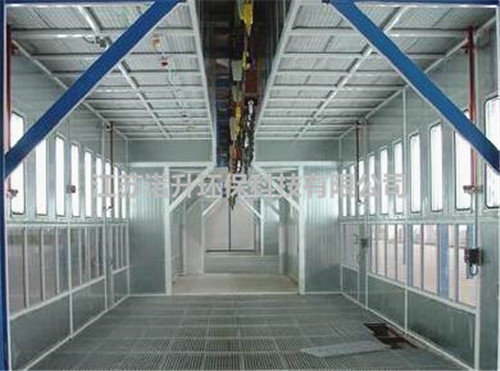

      3、喷漆设备 如油淋式喷漆室、水帘式喷漆室，广泛运用于自行车、汽车钢板弹簧、大型装载机的表面涂装。

      4、烘炉 是涂装生产线中的重要设备之一，它的温度均匀性是保证涂层质量的重要指标。烘炉的加热方式有：辐射、热风循环及辐射+热风循环等，根据生产纲领可分单室和通过式等，设备形式有直通式和桥式。热风循环烘炉保温性好、炉内温度均匀、热损失少，经测试，炉内温差小于±3oC,达到先进国家同类产品的性能指标。

     5、热源系统   热风循环应用较普遍的加热方式，它利用对流传导原理对烘炉进行加热达到工件的干燥和固化。热源可根据用户的具体情况选择：电、蒸汽、燃气或燃油等。热源箱可根据烘炉的情况而定：置于顶部、底部和侧部。

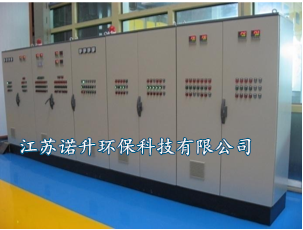

     6、电控系统

涂装、涂装流水线电气控制有集中和单列控制。集中控制能采用可编程序控制器（PLC）来控制主机，根据编制的控制程序对各工序进行自动控制，数据采集和监视报警。单列控制是涂装生产线中常用的控制方式，各个工序单列控制，电控箱（柜）设置在设备附近，造价低、操作直观、维修方便。

     7、悬挂输送链

悬输机是工业流水线、涂装线的输送系统，积放式悬输机应用于L=10-14M的仓储货架和异型路灯合金钢管涂装线。工件吊装在专用挂具上（承重达500-600KG），进出道岔平滑，道岔根据工作指令由电气控制进行开合，满足工件在各处理工位的自动输送，在强冷室、下件区域内平行积放冷却，并在强冷区域设挂具识别和牵引报警停机装置。

   （三）涂装流水线工程应用特点： 涂装流水线设备适用于工件表面的喷漆、喷塑处理，多用于单件或小批量工件的涂装作业，配合悬挂输送机、电轨小车、地面输送机等运送机械形成运输作业。

工程工艺布置：

 1、喷塑线：上输送链——喷塑——烘干（10min、180℃-220℃）——冷却——下件

 2、喷漆线：上输送链——静电除尘——底漆——流平——面漆——流平——烘干（30min、80℃）——冷却——下件

   油漆喷涂主要有油淋式喷漆室、水帘式喷漆室，广泛运用于自行车、汽车钢板弹簧、大型装载机的表面涂装。
