有机气体喷淋塔自喷消化吸收系统软件构成部分

自喷淋吸收塔系统软件关键由填料、喷淋装置、除雾设备、自喷液循环泵、吸收塔构成。

（1）喷淋塔填料

填料关键做为布风设备，布局于吸收塔自喷区下边，烟尘根据托盘后，被分布均匀到全部吸收塔横截面。这类布风设备针对提升消化吸收高效率是必需的，除开使主自喷区烟尘遍布匀称外，吸收塔托盘还促使烟尘与消化吸收液或清洗液在托盘上的液膜地区获得充足触碰。托盘构造为带隔开围堰施工方案的多孔结构板，托盘被切分成有利于从吸收塔手孔出入的板片，水准闲置在托盘支撑点的构造上。

（2）喷淋装置

吸收塔內部自动喷淋系统是由分派母管和喷头构成的网状结构系统软件。每台吸收塔再循环泵均相匹配一个自喷层，自喷层上安裝中空锥喷头，其功效是将自喷液做雾化。自喷液由吸收塔再循环泵传至喷头，喷到有机废气中。自动喷淋系统能使浆体在吸收塔内分布均匀，流过每一个自喷层的总流量相同。

（3）除雾设备

用以分离出来烟尘带上的液体。吸收塔屋脊式除雾器布局于吸收塔顶端最后一个自喷部件的上端。烟尘越过循环系统浆体自喷层后，再持续流过屋脊式除雾器时，液体因为惯性作用，留到隔板上。因为被停留的液体也带有固体物，因而存有在隔板积垢的风险，需按时开展清理，去除所含浆体细颗粒物。

（4）自喷液循环泵

吸收塔再循环泵安裝在吸收塔旁，用以吸收塔内自喷液的循环。选用单流和单极卧式离心泵，包含泵体、离心叶轮、轴、导滚动轴承、出入口弯管、底版、進口、密封性盒、水泵密封、基本架构、地脚螺丝、机封和全部的管路、闸阀及就地仪表盘和电动机。原理是离心叶轮高速运转时造成的向心力使液体得到动能，即液体根据离心叶轮后，压能和机械能都能获得提升，进而可以被传至高空或远方。另外在泵的通道产生负压力，使液体可以被持续吸进。水泵叶轮选用抗腐蚀原材料。

浆体再呼吸系统选用模块制，自喷层配一台清洗液循环泵。呼吸系统应用一段时间后，循环系统液污水最后排进废水处理池。

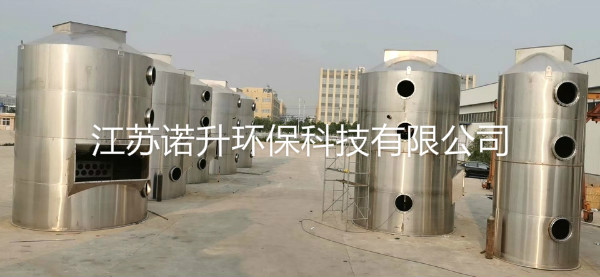

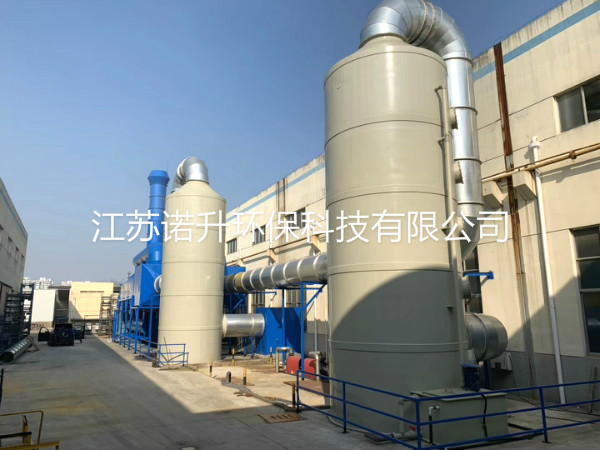

（5）自喷吸收塔

塔架选用玻璃钢防腐构造。在玻璃钢防腐罩壳的设计方案层面，大家考虑到了下列综合性要素，其办公环境是非常极端的，长期性在酸碱性的浸蚀下工作中，而且要承担塔架本身工作压力及水溶液工作压力，也要承担工作中时的气压，规定即要优良的耐蚀性能，又要维持较高的抗压强度、抗拉强度，玻璃钢防腐塔架选用机械设备盘绕加工工艺生产制造制做，抗压强度高，品质可靠，特性优良。该设备选用的喷淋塔具备下列特性：

1）吸收塔包含填料层、喷淋装置，喷淋装置上布局喷头，屋脊式除雾器。

2）液/气较为低，进而节约循环系统自喷液泵的能耗。3）吸收塔內部表层及托盘无积垢、阻塞难题。

4）提升了pH 值、液/气比、烧碱溶液浓度值、有机废气水流量等技术参数，进而为了确保持续、平稳、经济发展地运作。

5）吸收塔浆池中的自喷液由浆体循环泵根据自喷管组送至喷头，产生十分细微的液体喷到塔体。

6）喷淋塔顶端布局有安全泄压阀，在一切正常运作时该阀是关掉的。当设备走旁通或当设备停止运营时，安全泄压阀打开。

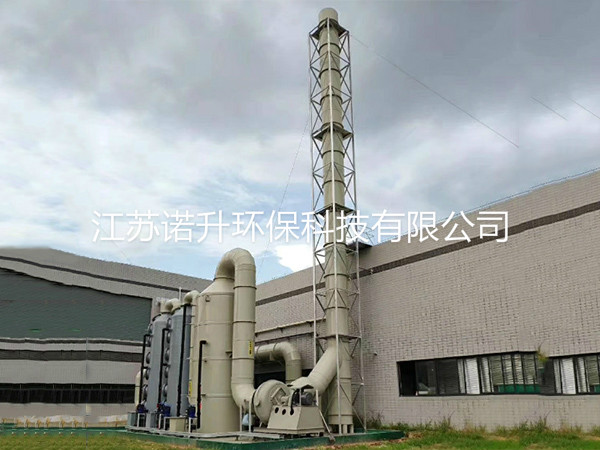

排放系统，排放系统主要是烟筒。

因为清洁后的烟尘中仍带有一定量的空气污染物，这种空气污染物按环境保护的有关规定根据烟筒高排。
