阴极电泳处理的优点：

 1。阴极电泳涂料在加工过程中具有比阳极电泳涂料更高的耐碱性。实验数据表明，阴极电泳漆膜的耐碱性是阳极电泳漆膜的20~40倍。

2。阴极电泳处理的电泳能力高于阳极电泳，阳极电泳通常是阳极电泳漆的两倍，而且电泳涂装线的价格也高。这使得阴极电泳可以在复杂工件的内部涂覆过程中节省辅助电极，从而简化电泳涂覆过程和材料消耗。

3。阴极电泳槽液相对稳定，易于控制，在杂质和微生物的影响下不易变质。

4。阴极电泳设备在涂装过程中具有显著的耐蚀性，其在脱脂钢板上的耐蚀时间一般是阳极电泳漆的3-4倍，超过了涂装电泳线的设备厂的磷化阳极电泳漆。在锌盐磷化钢板上，阴极电泳的耐蚀性是阳极电泳涂料的2-3倍，在某些情况下，增值可达10倍以上。  [/小时/]通常，电泳槽溶液的温度控制在20-30℃  此时，游泳漆膜具有良好的外观质量和适中的膜厚。  例如，如果温度超过35℃，尽管沉积速度非常快，但漆膜太粗糙，干燥后不会产生波纹状堆积。  此外，浴溶液通常处于高温，并且水基涂料易于发生化学变化，例如氧化聚合，并且浴溶液中的溶剂和添加剂也是挥发性的，导致涂料溶液的劣化和其稳定性的劣化。  如果电沉积在较低的温度下进行，例如低于15℃，尽管可以获得精细且平坦的漆膜，但是沉积量非常小，漆膜非常薄，并且光泽度和遮盖力不好。工作漆液温度过低，漆液粘度大。电沉积过程中产生的气泡难以消除，并且容易出现针孔等缺陷。

在电沉积过程中，由于连续电泳施工，部分电能经常转化为热量，而热量则由搅拌泵等动力产生。会导致浴液温度迅速上升。因此，应随时监控电泳线标准，并及时采取恒温措施。  这种现象在夏天尤为突出。

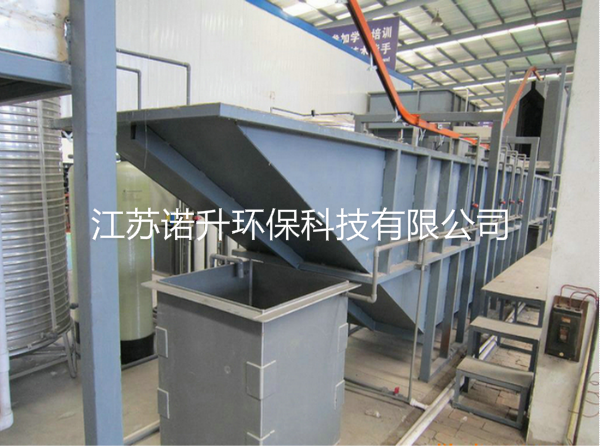

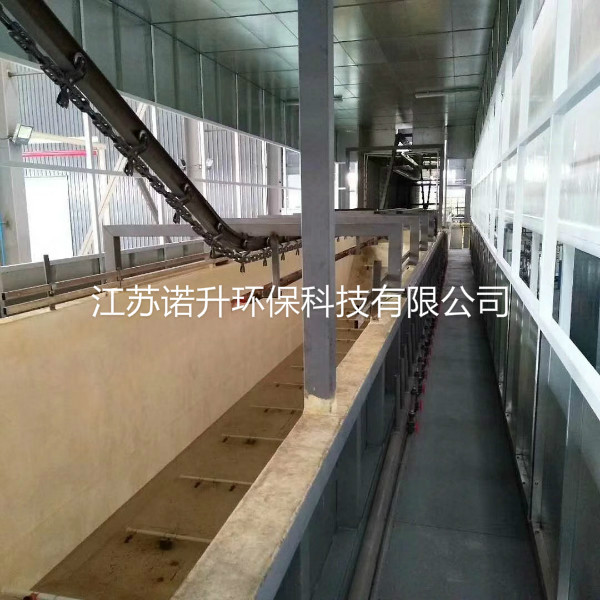

目前，三条生产线均采用喷淋和浸泡相结合的方式。该方法不仅保持了喷涂效率，提高了加工速度，而且具有浸泡工艺。平湖涂层电泳线使工件的所有部分都得到有效的加工。

质量控制主要是控制总碱度、温度和时间这三个工艺参数  其中，总碱度必须合适才能达到脱脂效果  如果过低，脱脂效果自然会受到影响。但是，如果过高，将增加水洗负担，并可能污染后通道的磷化。时间还应确保碱液和油污之间有足够的接触反应时间。一般来说，根据提取过程中提取体的大小，确定为2-5分钟。考虑到除液体油外，有些工件表面还有少量固体油，中温()处理更合适
