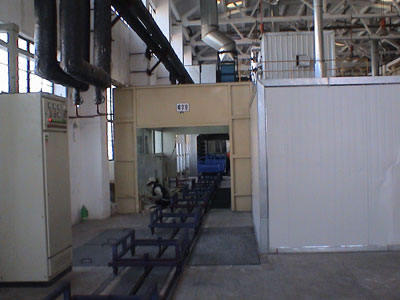

折流板式喷漆室

折流板式喷漆室一般是设置在排气孔前，当含漆雾空气通过时，由于空气流速减慢或折流板造成空气突然改变方向，使空气中漆雾粒冲向折流板，靠其粘性附着折流板伤感，由于漆雾粒子相当小，悬浮在空气中，用这种方法收集效率不高，折流板是用金属或厚纸板制成的，是最基本的干式喷漆室处理设备。只在间断使用在小型涂装施工和允许在排气中存在一些油漆颗粒的场合。实际应用中，由于折流板上堆集的漆粒难以清理，常常在板上用黄油粘一层纸，定期更换。要求折流板拆卸方便，便于清洗，折流板一般用1.5-2mm厚的普通钢板制作。折流板过滤装置间歇之间的空气流速可取5-8m/s，间歇宽度为30-50mm。这种条件下压力损失为60-120pa。折流板过滤器对失去粘性的涂料颗粒尤其是硝基漆、线性丙烯酸等溶剂挥发性涂料的过滤性较差，目前干式喷漆室中一般都是折流板与滤网并用。

过滤网式喷漆室

过滤材料仍在排气孔前，将玻璃纤维或纸质、化学纤维制成的过滤网固定在框架两面，利用过滤材料收集空气中的漆雾，其过滤效率随着漆雾对过滤孔堵塞而下降，在喷漆量大时，过滤材料更换频繁。

装在通风管道入口处，利用过滤材料的过滤作用将漆雾过滤掉，由于捕捉的漆雾具有可燃性，所以过滤材料要经过阻燃处理，且使用后废弃的过滤材料应便于回收处理。过滤材料的漆量直接影响干式喷漆室连续工作时间的长短，所以一般都选择吸附性能良好的纤维性材料，如涤纶纤维，玻璃 纤维等制成微孔无纺布，它们的过滤效率由材料本身的过滤能力决定。

由于过滤材料的过滤效率会随着漆雾将过滤料上的微孔堵塞而下降，而空气流动收到的阻力也是随着漆雾将过滤材料的孔隙堵塞而上升的，所以为了保证过滤效率，使用到一定时间后就要更换过滤材料，为判断过滤材料是否需要更换，可使用压差计，即在通风管道的过滤材料与排风机之间安装一个气压计，气压计一端连在通风管上，另一端与大气相通。当排风扇不工作时，在排风管道中任何地方静压力都相同，所以在压机两端显示的水柱高度相同，当排风扇工作时，由于滤材对空气有流阻，空气在管道中不能自由流动，所以在排风扇与滤材之间产生一个负压，当滤材被漆雾堵塞后，对空气的流阻会进一步加大，当两端压力差比新装过滤材料高出62.25Pa时，一般就应当考虑更换了。使用过滤材料去除漆雾的优点是去除效率高，缺点是需要经常更换滤材，所以成本高。目前较多使用的纸质的过滤材料，它是经过阻燃防火处理并做成蜂窝状结构折叠状结构的。

滤网型过滤器吸入面网孔的目数较大，滤网型过滤器能过滤黏性的和非黏性的颗粒，但滤网的孔目会因为过滤量增加而被堵塞，这时需要更换新网，换下的滤网烧掉、废弃设计时可将过滤网空气流速定在1m/s左右，此时滤网的压力损失为100-150Pa，纸质过滤器和纤维质过滤器。
