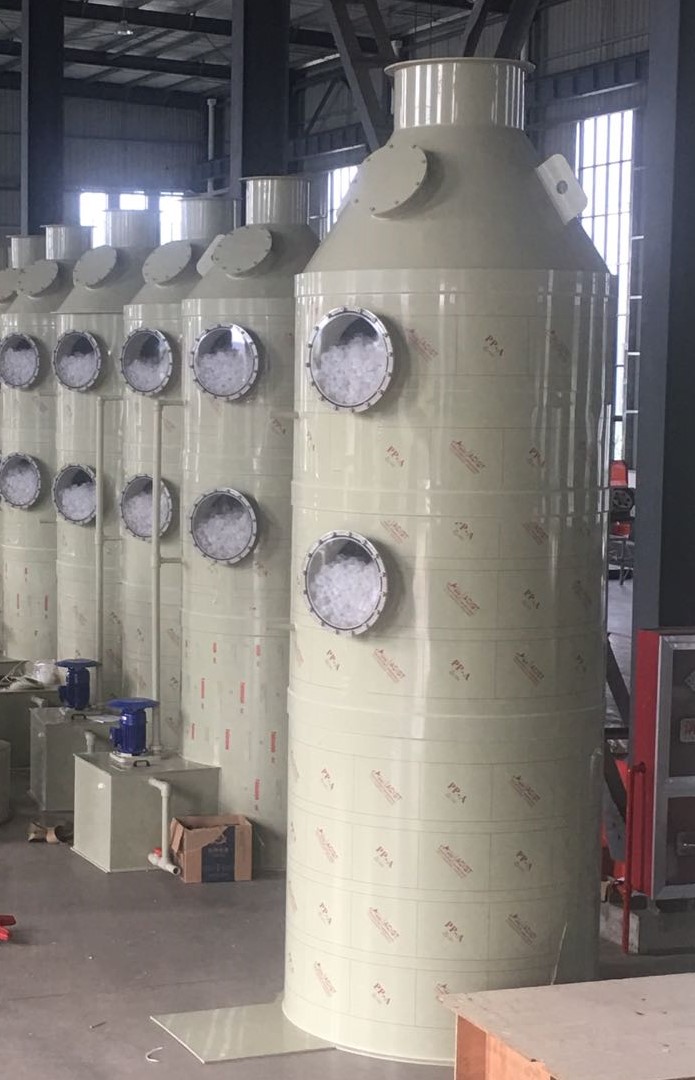

很多VOCs废气治理项目中，洗涤塔是常见的预处理/治理设备，但洗涤塔内如何根据VOCs成分及风量进行合理设计？这里涉及众多化工知识，例如需要如何涉及塔高，直径，确定风速，确定洗涤液的循环量等等问题。甚至，如果该洗涤塔为填料塔，填料层如何设计，填料的选型该最终如何确定。今天，我们先来看看用于VOCs废气治理中，洗涤塔中的填料种类及对应的特点。

填料的定义

填料泛指被填充于其他物体中的物料。

在化学工程中，填料指装于填充塔内的惰性固体物料，例如鲍尔环和拉西环等，其作用是增大气-液的接触面，使其相互强烈混合。

在化工产品中，填料又称填充剂，是指用以改善加工性能、制品力学性能并(或)降低成本的固体物料。

在污水处理领域，主要用于接触氧化工艺，微生物会在填料的表面进行累积，以增大与污水的表面接触，对污水进行降解处理。

优点：结构简单、压力降小、易于用耐腐蚀非金属材料制造等。对于气体吸收、真空蒸馏以及处理腐蚀性流体的操作，颇为适用。

缺点：当塔颈增大时，引起气液分布不均、接触不良等，造成效率下降，即称为放大效应。同时填料塔还有重量大、造价高、清理检修麻烦、填料损耗大等缺点。

填料选用准则

填料的几何特性数据主要包括比表面积、空隙率、填料因子等，是评价填料性能的基本参数。

(1)比表面积单位体积填料的填料表面积称为比表面积，以a表示，其单位为m2/m3。填料的比表面积愈大，所提供的气液传质面积愈大。因此，比表面积是评价填料性能优劣的一个重要指标。

(2)空隙率单位体积填料中的空隙体积称为空隙率，以e 表示，其单位为m3/m3，或以%表示。填料的空隙率越大，气体通过的能力越大且压降低。因此，空隙率是评价填料性能优劣的又一重要指标。

(3)填料因子填料的比表面积与空隙率三次方的比值，即a/e 3，称为填料因子，以f表示，其单位为1/m。它表示填料的流体力学性能，f值越小，表明流动阻力越小。

填料性能优劣主要取决于：

有较大的比表面积(m2/m3填料层)

液体在填料表面有较好的均匀分布性能

气流能在填料层中均匀分布

调料具有较大的空隙率(m3/m3填料层)。

在相同的操作条件下，填料的比表面积越大，气液分布越均匀，表面的润湿性能越好，则传质效率越高;填料的空隙率越大，结构越开敞，则通量越大，压降亦越低。

采用模糊数学方法对九种常用填料的性能进行了评价，丝网波纹填料综合性能最好，拉西环最差。

填料的选择包括确定填料的种类、规格及材质等。所选填料既要满足生产工艺的要求，又要使设备投资和操作费用低。

填料规格的选择

填料种类的选择要考虑分离工艺的要求,通常考虑以下几个方面：

1)传质效率要高。一般而言，规整填料的传质效率高于散装填料。

2)通量要大。在保证具有较高传质效率的前提下，应选择具有较高泛点气速或气相动能因子的填料。

3)填料层的压降要低。

4)填料抗污堵性能强，拆装、检修方便。

填料材质的选择

填料的材质分为陶瓷、金属和塑料三大类。

(1)陶瓷填料

陶瓷填料具有很好的耐腐蚀性及耐热性，陶瓷填料价格便宜，具有很好的表面润湿性能，质脆、易碎是其 最大缺点。在气体吸收、气体洗涤、液体萃取等过程中应用较为普遍。

(2)塑料填料

塑料填料的材质主要包括聚丙烯(PP)、聚乙烯(PE)及聚氯乙烯(PVC)等，国内一般多采用聚丙烯材质。塑料填料的耐腐蚀性能较好，可耐一般的无机酸、碱和有机溶剂的腐蚀。其耐温性良好，可长期在100℃以下使用。

塑料填料质轻、价廉，具有良好的韧性，耐冲击、不易碎，可以制成薄壁结构。它的通量大、压降低，多用于吸收、解吸、萃取、除尘等装置中。

塑料填料的缺点是表面润湿性能差，但可通过适当的表面处理来改善其表面润湿性能。

(3)金属填料

金属填料可用多种材质制成，选择时主要考虑腐蚀问题。

碳钢填料造价低，且具有良好的表面润湿性能，对于无腐蚀或低腐蚀性物系应优先考虑使用。

不锈钢填料耐腐蚀性强，一般能耐除Cl- 以外常见物系的腐蚀，但其造价较高，且表面润湿性能较差，在某些特殊场合(如极低喷淋密度下的减压精馏过程)，需对其表面进行处理，才能取得良好的使用效果。

钛材、特种合金钢等材质制成的填料造价很高，一般只在某些腐蚀性极强的物系下使用。

一般来说，金属填料可制成薄壁结构，它的通量大、气体阻力小，且具有很高的抗冲击性能，能在高温、高压、高冲击强度下使用，应用范围最为广泛。

填料的种类

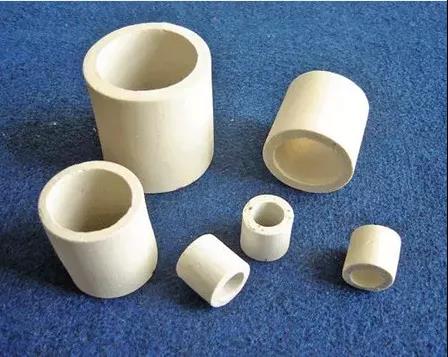

1、拉西环填料于1914年由拉西(F. Rashching)发明，为外径与高度相等的圆环。拉西环填料的气液分布较差，传质效率低，阻力大，通量小，工业上已较少应用。

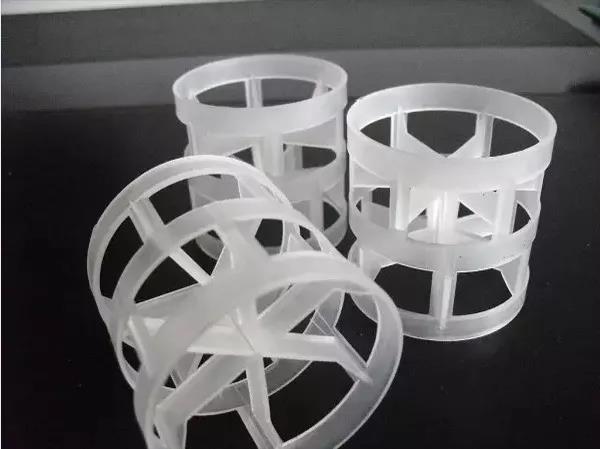

2、鲍尔环填料是对拉西环的改进，在拉西环的侧壁上开出两排长方形的窗孔，被切开的环壁的一侧仍与壁面相连，另一侧向环内弯曲，形成内伸的舌叶，诸舌叶的侧边在环中心相搭。

鲍尔环由于环壁开孔，大大提高了环内空间及环内表面的利用率，气流阻力小，液体分布均匀。与拉西环相比，鲍尔环的气体通量可增加50%以上，传质效率提高30%左右。鲍尔环是一种应用较广的填料。

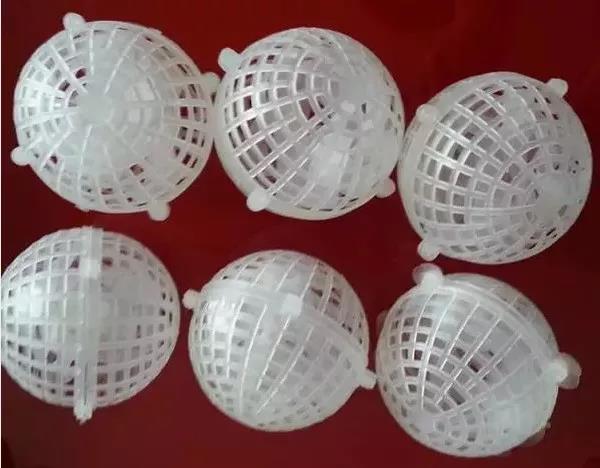

3、球形填料一般采用塑料注塑而成，其结构有多种。球形填料的特点是球体为空心，可以允许气体、液体从其内部通过。由于球体结构的对称性，填料装填密度均匀，不易产生空穴和架桥，所以气液分散性能好。球形填料一般只适用于某些特定的场合，工程上应用较少。

4、格栅填料是以条状单元体经一定规则组合而成的，具有多种结构形式。工业上应用最早的格栅填料为木格栅填料。

应用较为普遍的有格里奇格栅填料、网孔格栅填料、蜂窝格栅填料等，其中以格里奇格栅填料最具代表性。格栅填料的比表面积较低，主要用于要求压降小、负荷大及防堵等场合。

5、波纹填料在工业上应用的规整填料绝大部分为波纹填料，它是由许多波纹薄板组成的圆盘状填料，波纹与塔轴的倾角有30°和45°两种，组装时相邻两波纹板反向靠叠。各盘填料垂直装于塔内，相邻的两盘填料间交错90°排列。波纹填料按结构可分为网波纹填料和板波纹填料两大类，其材质又有金属、塑料和陶瓷等之分。

6、环矩鞍填料(国外称为Intalox)是兼顾环形和鞍形结构特点而设计出的一种新型填料，该填料一般以金属材质制成，故又称为金属环矩鞍填料。

环矩鞍填料将环形填料和鞍形填料两者的优点集于一体，其综合性能优于鲍尔环和阶梯环，在散装填料中应用较多。
